انواع مدیا کانورتر

آشنایی با انواع مدیا کانورتر فیبر نوری

همانطور که در مقاله قبل بیان شد مدیا کانورتر (Media Converter) یکی از سیستم‌های انتقال مخابرات نوری است که پس از اتمام یک پروژه فیبر نوری در دو سر خط نصب شده و وظیفه‌اش تبدیل اطلاعات الکتریکی (دیتا) به سیگنال‌های نوری و بالعکس می‌باشد. انواع متنوعی از مدیا کانورترهای مس به فیبر و فیبر به فیبر وجود دارند که از پروتکل‌های شبکه، سرعت داده، کابل کشی و اتصال دهنده‌های مختلفی پشتیبانی می‌کنند. در این مقاله سعی داریم به بررسی این دو نوع مدیاکانورترها بپردازیم.

مدیا کانورترهای اترنت مس به فیبر

مدیا کانورترهای اترنت مس به فیبر با پشتیبانی از استانداردIEEE 802.3 ، امکان اتصال دستگاه‌های Ethernet ، Fast Ethernet، Gigabit و 10 Gigabit Ethernet را با کاربردهای متفاوت فراهم می‌کند.

با توجه به شکل 1 یک جفت مدیا کانورتور می‌تواند برای اتصال نقطه به نقطه که دو سوئیچ (یا سرور، روتر، هاب و دستگاه دیگر) اترنت UTP را از طریق فیبر به هم متصل نماید و یا برای اتصال دستگاه‌های UTP به ایستگاه‌های کاری و فایل سرورها، استفاده شود. به عنوان نمونه  مدیا کانورتر نیمه صنعتی هوشمند ساختار اسپادانا SAE-10SSC-20، با تشخیص قطع لینک اترنت و فیبر نوری انتقال داده را بصورت نیمه دوبکلس و تمام دوبلکس امکان‌پذیر نموده است. این محصول  با طراحی دقیق و حرفه‌ای، امکان انتقال اطلاعات را از پورت اترنت به فیبر نوری  با سرعت بالا بسته به تک مد یا چند مد بودن تا در فواصل 550 متری تا 80 کیلومتری میسر کرده است.

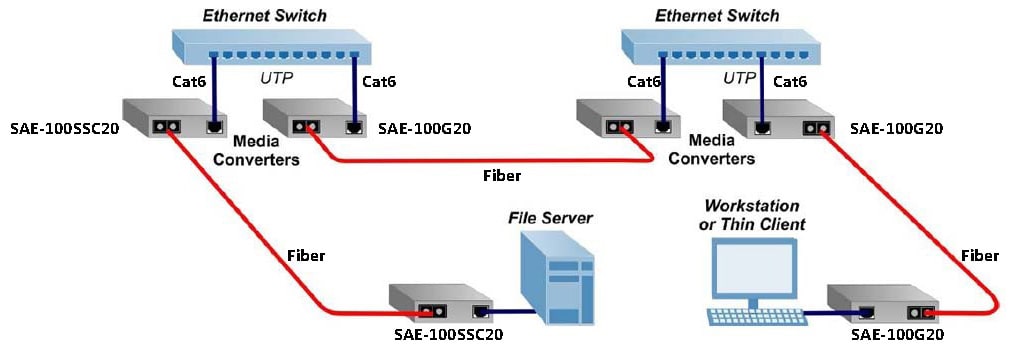

شکل1. اتصال نقطه به نقطه



مدیا کانورتر Fast Ethernet با قابلیتRedundant  امکان ایجاد یک لینک فیبر یا مس redundancy را فراهم می‌نماید. در سیستم‌های شبکه طراحی شده به صورت رینگ در صورتی که یکی از لینک‌ها قطع شود، لینک پشتیبان شروع به کار می‌کند. ماژول کانورتر پشتیبان، بروز خطا را تشخیص داده و در کسری از ثانیه واکنش سریع با توجه به کاربرد حیاتی شبکه، نشان داده و به لینک دیگر سوئیچ می‌کند. لینک‌های پشتیبان یا Redundant را می‌توان در مسیرهای موازی و یا مسیر‌های مختلف دیگر بکار برد. سوئیچ  SAE-ISW800-OGSM یک سوئیچ مدیریتی قدرتمند و مجهز به آخرین تکنولوژی‌های موجود است که امکان ارتباط میان آپ لینک‌های فیبر با پورت‌های سرور و همچنین سایر تجهیزات فیبر نوری را فراهم می‌سازد. این رینگ سوئیچ صنعتی از امکانات Looped Network Redundancy, broadcast storm suppression  پشتیبانی می‌کند. در شکل 2 مثالی از اجرای این لینک نشان داده شده است.

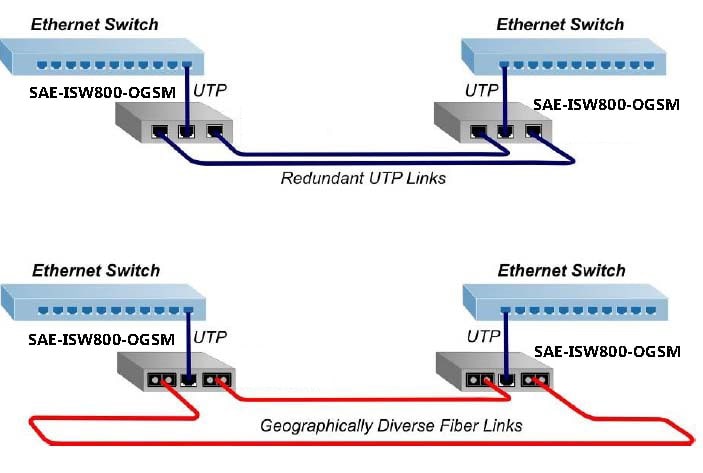

شکل2. اجرای لینک Redundant



مدیا کانورتر فیبر به فیبر

مدیا کانورتر فیبر به فیبر اتصال بین فیبر نوری ‎(MM) Multimode‏ و ‎(SM) Single Mode‏، منابع فیبر نوری مختلف و میان تک فیبر و فیبر دوگانه را فراهم می‌نماید. علاوه بر این می‌تواند یک طول موج را به طول موج دیگری تبدیل نماید. مدیا کانورتر فیبر به فیبر معمولاً دارای پروتکل مستقل برای اترنت و کاربرد‌های TDM می‌باشد. شبکه‌های سازمانی اغلب نیازمند تبدیل فیبر Multimode به Single Mode هستند چرا که اغلب شبکه‌های درون سازمانی MM هستند در حالی‌که شبکه‌های بیرونی S.Mمی‌باشند. تبدیل مد فیبر نوری معمولاً زمانی مورد نیاز است که یک ساختمان دارای تجهیزات MM بوده در حالی که اتصال به ارائه دهنده خدمات از طریق SMصورت می‌گیرد. کانورتر فیبر به فیبر میتواند یک شبکه MM را از طریق فیبر نوری SM تا 200KM گسترش دهد. PoE  سوئیچ صنعتی 8 پورت هوشمند ساختار اسپادانا SAE-IPE89000F-QGSFPM  توانایی انتقال توان به همراه دیتا را در محیط‌های صنعتی از طریق یک کابل شبکه را داراست. عمده‌ترین مزیت سوییچ‌های PoE صنعتی حذف کابل برق راه انداز در سوییچ‌ها و صرفه‌جویی در هزینه‌های صنایع است. این محصول دارای قابلیت تعیین خودکار PoE بودن دستگاه، سرعت انتقال دیتا، ارسال دوبلکس و تبدیل فیبر Multimode به Single mode با بکارگیری خاصیت Auto Uplink در هر پورت در شبکه‌های صنعتی است. برای‌ مثال در شکل 3 دو سوئیچ Gigabit Ethernet تجهیز شده به پورت MM به کمک یک جفت مبدل Multimode به Single Mode می‌تواند در فاصله‌ی زیاد، به هم متصل شوند.

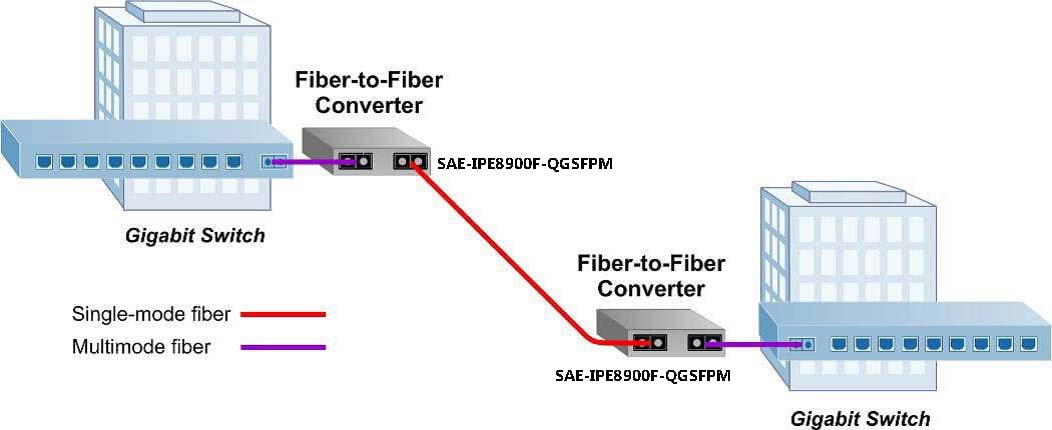

شکل3. مبدل فیبر Multimode به Single mode

شرکت هوشمند ساختار اسپادانا با تکیه بر دانش فنی تیم تحقیق و توسعه خود امکان طراحی و تولید مدیا کانورتر برای انتقال انواع سیگنال‌ها بر روی یک کور فیبر نوری متناسب با نیاز مشتریان خود را فراهم نموده است.
