زیر ساخت دوربین های مداربسته IP دیجیتال

زیر ساخت دوربین های مداربسته IP دیجیتال



زیرساخت در هر پروژه‌ای از اساسی‌ترین بخش‌های آن می‌باشد. در پروژه‌های نظارت تصویری، کابل‌کشی شبکه دوربین‌ها از اهمیت خاصی برخوردار است؛ ‌یک طراحی خوب و اجرای مناسب در شبکه های نظارت تصویری باید علاوه بر بعد کیفی، از نظر مالی و آینده نگری نیز قابل توجیه باشد. به طوری که علاوه بر رفع نیازهای فعلی کارفرما قابلیت انعطاف و توسعه نیز داشته باشد. در زیر به انواع زیر ساخت های موجود اشاره می گردد.





استفاده از فیبر نوری

در ذهن همه ما اولین فضای انتقال سیگنال ویدئو، کابل کواسیال یا همان کابل هم محور می باشد و با تکنولوژی IP دوربین های جدید که هر دو آنها با گستردگی محل های مورد استفاده دوربین ها و افزایش طول مسیر و یا تغییر شرایط محیطی به راحتی مورد تأثیر نویزهای محیط و دستگاههای مجاور قرار می گیرند و دچار افت کیفیت انتقال میشوند به دلایل زیر از فیبر نوری به جای کابل کواکسیال در این پروژه ها استفاده می گردد: 1- پراکندگی نقاط نصب دوربین های مداربسته و افزایش طول مسیر تا اتاق کنترل. 2- حذف تاثیر نویز های محیط و دستگاههای مجاورن 3– افزایش پهنای باند مورد نیاز دوربین ها و امکان ارسال چندگانه بر روی یک کور فیبر نوری 4-امکان توسعه پایدار شبکه دوربین مداربسته.

مفهوم طراحی زیر ساخت یک شبکه

اول از همه یک نقطه مرکزی برای ارسال و دریافت داده ها وجود دارد و بطور تئوری همه تجهیزات مثل دوربین مداربسته یا دستگاههای کنترل دسترسی، قرار است از آن نقطه مسیریابی شوند. این نقاط مبدا، ممکن است در بعضی پروژه ها متعدد باشند و هر کدام نیاز به استفاده از چارچوب ارسال و دریافت ویژه ای برای داده ها داشته باشند.

برای هر یک از این نقاط و موقعیتها باید موارد زیر در نظر گرفته شوند:

• فاصله و نوع دوربین های مدار بسته مد نظر

چه تعداد دوربین مداربسته در این محل نصب می شود؟ شرکت سازنده و مدل هر یک از دوربینهای مداربسته را باید بدانید. همه اعداد و ارقامی که از فواصل بدست آمده محدودیتی برابر با حداکثر100متر (328 فوت) خواهند داشت تا بتوانیم از قابلیت POE استفاده کنیم. اما بازهم این حداکثر به نوع کابلهای شبکه ای و قابلیت POE بر می گردد به عنوان نمونه POE سوییچ چهار پورت هوشمند ساختار اسپاداناSAE-PE450F-XL  ، توانایی انتقال توان به همراه دیتا از مبدا به مقصد از طریق یک کابل شبکه را داراست که امکان ارسال و دریافت اطلاعات در مسافت های طولانی تا 250 متر و همچنین توانایی جداسازی پورت‌های شبکه را به کمک سخت افزار VLAN را نیز دارد.

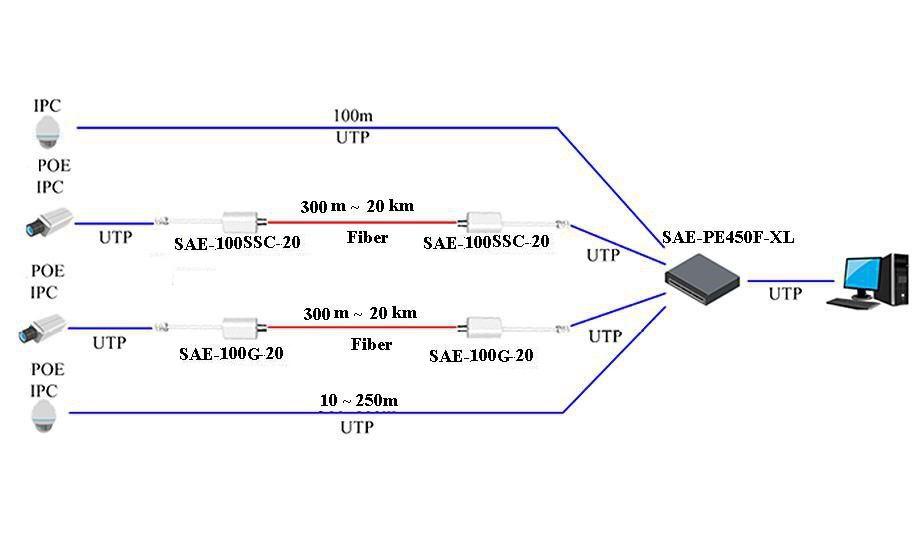

دیاگرام دوربین های مدار بسته و منبع poe

• زیرساخت فیبر نوری

با توجه به کاربردهای مختلف فیبر نوری از لحاظ فاصله باید مشخص شود که نوع ارسال کدامیک از حالات Singlemode یا Multimode خواهد بود. سپس باید نوع فیبر نوری را از نظر هماهنگی با فرستنده و گیرنده بررسی نمایید. برای حالت ارسال Singlemode باید از کابل فیبر نوری به ابعاد 8 تا 9 میکرومتر استفاده شود و در حالت Multimode نیز می‍تواند در دو ابعاد 50 تا 100میکرومتر باشد که بستگی به فاصله خواهد داشت. جدا از این موارد، تجهیزات فیبر نوری مانند مدیاکانورترهای ارتباطی نظیر SAE-100SSC-20 که دارای یک پورت ارسال شبکه 1000Mbps بر روی فیبر نوری است، باید هماهنگ با هر کدام از مشخصات باشد و پهنای باند مناسبی را پشتیبانی نماید.

• منابع تامین انرژی POE

همه دوربینهای مداربسته نیاز به منبع تغذیه الکتریکی دارند. POE  خلاصه عبارت Power over Ethernet   بوده و به معنای انتقال انرژی الکتریکی از طریق کابل شبکه می باشد.  POE با استفاده از یک کابل شبکه که برای انتقال داده ها به دوربین مداربسته متصل شده است می تواند انرژی الکتریکی مورد نیاز دستگاه را نیز تامین نماید. یعنی بجای استفاده از کابل شبکه در کنار کابل تامین برق، هر دوی این نیازها از طریق کابل شبکه بوسیله تکنولوژی POE  تامین می شوند. بر اساس استاندارد  IEE802.3 شبکه، حداکثر برد POE تا 100 متر خواهد بود. از آنجایی که، ابزار هایی مانند دوربین های تحت شبکه که انرژی خود را از سوئیچ POE دریافت می کنند، عموما در فاصله ی دورتری از سوئیچ های شبکه قرار می گیرند. سوئیچ های POE که دارای ویژگی EXTEND  هستند این قابلیت را دارند که دامنه ی POE خود را با استفاده از کابل های  Cat5e و Cat6 توسعه دهید. هنگامی که ویژگی EXTEND فعال شده است، مسافت جا به جایی می تواند تا 250 متر هم توسعه یابد.

در حالی که استانداردهایIEEE  بسیاری بر اتصالات داخلی شبکه و POE حاکمیت می کنند، اما مهم ترین متغیرهایی که باید به آن توجه داشته باشیم، تصمیم گیری درباره توان کل POE و نوع سوییچ از منظر مدیریتی تا پهنای باند داخلی سوییچ و توانایی هر پورت برای تطابق با پهنای باند مورد نیاز یک دوربین متفاوت هستند.

شرکت  هوشمند ساختار اسپادانا با ارائه راهکارهای زیر ساخت شبکه های CCTV و خدمات حرفه‌ای در حوزه خدمات اکتیو شبکه مطابق با نیاز شرکت‌ها، سازمان‌ها و ... سعی در بالا بردن سطح کیفی و کمی روند کاری شما، بدون دغدغه خاصی را دارد.
