تست‌های محیطی برای اطمینان از عملکرد صحیح محصولات الکترونیکی

تست‌های محیطی برای اطمینان از عملکرد صحیح محصولات الکترونیکی

     به منظور بررسی عملکرد محصولات الکترونیکی در شرایط محیطی متفاوت، تست‌هایی بر روی آنها صورت می‌گیرد. از جمله این تست‌ها می‌توان به تست‌های دما و رطوبت اشاره نمود که با توجه به اهداف مختلفی انجام می‌شوند و شرایط دما و رطوبت متفاوتی دارند. در تست دما دستگاه در حداکثر دمای مجاز قرار می‌گیرد، سپس دما تا حداقل دمای مجاز به تدریج کاهش می‌یابد و پس از آن مجددا دما افزایش داده می‌شود. در طی این چرخه، عملکرد محصول بررسی می‌شود. این تست با تسریع روند استهلاک محصول، در پیش‌بینی چرخه عمر آن و تحلیل حالت‌های خرابی و غربالگری کالاهایی که مناسب ارسال به مشتریان نیستند، به تولیدکننده کمک می‌کند. برخی از تجهیزات اصلی موردنیاز برای این آزمون‌ها عبارتند از چمبره دما و رطوبت، چمبره شوک حرارتی، دستگاه‌های ارتعاش و اتاقک‌های مه نمکی. بسته به نوع محصولاتی که قرار است تست شود، تجهیزات تخصصی‌تر نظیر دستگاه EMI  و EMS مورد نیاز است.

تست دما و رطوبت

     آزمایش‌های مرتبط با دما و رطوبت جهت بررسی عملکرد سیستم‌های الکترونیک و مخابرات و نیز جهت تعیین قابلیت اطمینان این محصولات طراحی شده، قبل از تولید انبوه صورت می‌گیرد. همچنین به کمک این تست‌ها از تداوم دستگاه الکترونیکی در شرایط محیطی پیش‌بینی شده در هنگام انبارداری، حمل و کار دستگاه اطمینان حاصل می‌شود. در دماهای صفر درجه سلسیوس و پایین‌تر از آن، نیازی به کنترل رطوبت نیست زیرا وجود رطوبت نسبی پایین‌تر از 10% در محیط مناسب می‌باشد. در دمای 50 درجه سلسیوس و بالاتر، کنترل رطوبت نسبی برای پیشگیری از تقطیر رطوبت بر روی دستگاه‌های الکترونیکی تحت آزمایش لازم است.

    پس از یک دوره تست دمای بالا و رطوبت نسبی بالا، ضروری است قبل از کاهش دما، چمبره تا رسیدن به حداقل رطوبت نسبی خشک شود. این کار برای جلوگیری از هرگونه تقطیر رطوبت بر روی دستگاه تحت تست صورت می‌گیرد. از جمله استانداردهای تست که می‌توان در نظر گرفت در ادامه ذکر شده است. با این وجود، همیشه بهتر است استانداردها و روش‌های تست از منابع معتبری مانند کمیسیون بین المللی الکتروتکنیکی (IEC)و انجمن مواد و آزمون آمریکا(ASTM)  چک شود.

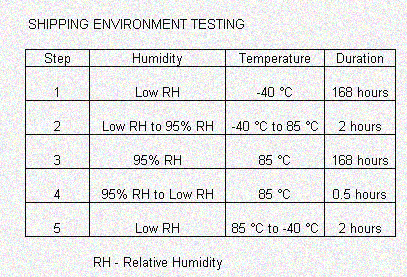

مثالی از چرخه دما‌/رطوبت محیط انتقال کالا و انبارداری

     جدول زیر مثالی از شرایط آزمون دما/رطوبت را برای محیط انتقال که ممکن است محصولات الکترونیکی در معرض آن قرار گیرند، نشان می‌دهد. این نمونه در 5 مرحله مختلف شرایط دما و رطوبت از 40- درجه تا 85 درجه سلسیوس، در مدت زمان‌های مختلف تست شده است که با توجه به محصولاتی که مورد تست قرار می‌گیرند امکان تغییر این پارامترها وجود دارد. در انتهای این آزمون، بایستی یک آزمون عملکرد برای بررسی کار دستگاه انجام شود.

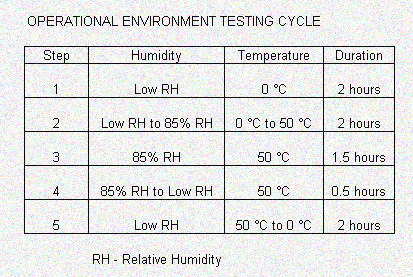

مثالی از چرخه دما/رطوبت محیط عملیاتی

     جدول زیر مثالی از شرایط آزمون چرخه دما/رطوبت را برای محیط عملیاتی که ممکن است محصولات الکترونیکی در معرض آن قرار گیرند، نشان می‌دهد. این نمونه در 5 مرحله مختلف شرایط دما از صفر تا 50 درجه سلسیوس و رطوبت تا 85 درصد در مدت زمان‌های مختلف تست شده است. امکان تغییر این پارامترها با توجه به محصولاتی که تست میشوند  وجود دارد. در انتهای این آزمون، بایستی یک آزمون عملکرد برای بررسی کار دستگاه انجام شود.

     دستگاه باید در تمام مدت زمان آزمون با حداکثر بار تغذیه شود. منبع تغذیه ورودی باید به‌صورت خط تغذیه ورودی AC به‌علاوه 15% در 50 درجه سلسیوس و خط تغذیه ورودی AC منهای 15% در صفر درجه سلسیوس تنظیم شود. این چرخه باید لااقل 60 دور تکرار شود.

تست‌های شرکت SAE

      کالاهای تولیدی شرکت هوشمند ساختار اسپادانا در شرایط محیطی دمایی و رطوبت تست می‌شوند . این محصولات به دو دست‌هی صنعتی و تجاری تقسیم بندی می‌شوند. بازه‌ی تست دمایی در محصولات صنعتی از 40- درجه تا 85 درجه سلسیوس و بازه‌ی تست رطوبت از 10درصد تا 95 درصد می‌باشد. هم چنین بازه تست دمایی در محصولات تجاری از 10- درجه تا 60 درجه سلسیوس و بازه‌ی تست رطوبت از 20 درصد تا 80 درصد می‌باشد. هم چنین این محصولات با به‌کارگیری المان‌های با کیفیت بالا در تولید، دارای عملکرد برتر در شرایط محیطی سخت و ناپایدار است. طراحی الکترونیکی این محصولات با هدف مقابله حداکثری با اثرات خوردگی و تداخل‌های الکترومغناطیسی بر اساس استاندارد EMIصورت گرفته است. همچنین در طراحی‌های کلی این محصولات توجه به سازگاری با محیط زیست بیش از پیش بوده است.
