کانکتورهای فیبر نوری

کانکتورهای فیبر نوری

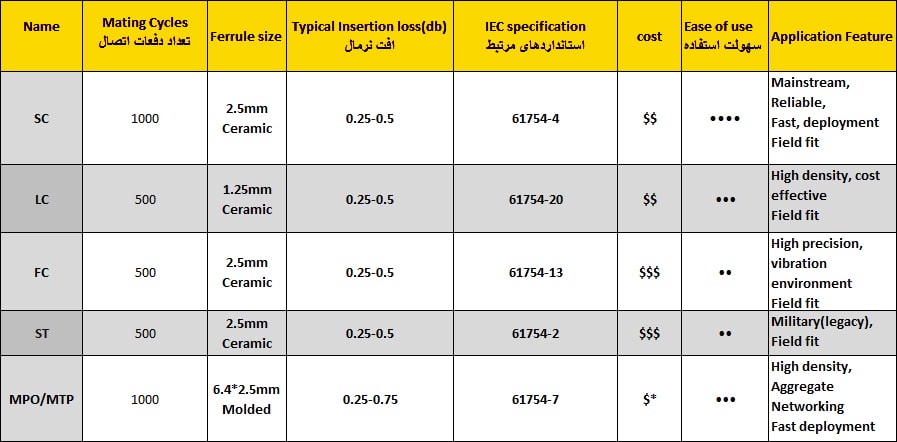

کانکتورهای فیبر نوری ابزارهای مکانیکی می‌باشند که در انتهای یک کابل فیبر نوری قرار می‌گیرند، در نتیجه توانایی اتصال به سایر تجهیزات مخابراتی از جمله کابل‌های دیگر، دستگاه گیرنده و یا یک منبع نوری را فراهم می‌نمایند. کانکتورهای فیبر نوری با قراردادن هماهنگ هسته فیبر نوری میکروسکوپی در کنار یکدیگر سبب عبور صحیح پالسهای نوری در طول لینک نوری می‌شوند و ارتباط را برقرار می‌نمایند. این ابزار لینک‌های موقتی را ایجاد می‌نمایند، به این معنی که آنها می‌توانند به راحتی به هم متصل و جدا گردند. در طول دوره توسعه و پیشرفت فناوری فیبر نوری، چندین شرکت مخابراتی بیش از ۱۰۰ نوع کانکتور ایجاد و به بازار عرضه کرده‌اند، ولی تنها تعداد کمی از آنها تا به امروز مورد استفاده قرار گرفته‌اند و حتی تعداد کمتری به عنوان کانکتور کاربردی استفاده شده‌اند. در جدول زیر نمونه‌ای از کانکتورهای فیبر نوری رایج به همراه مشخصات و ویژگی‌های آنها بیان شده است.

شکل 1. نمونه‌هایی از کانکتورهای فیبر نوری



1. کانکتور SC

کانکتور فیبر نوری SC در اواسط دهه هشتاد توسط شرکت مخابراتی ژاپنی Nippon Telegraph & Telephone ارائه گردید، در ابتدا با توجه به قیمت بالا، مورد استفاده قرار نمی‌گرفت. اتصال SC دارای یک افت اتصال معمولی 0.25 دسیبل است و برای 1000 چرخه قطع-اتصال می‌تواند مورد کاربری قرار گیرد. کانکتور SC فیبرها را به طور دقیق با توجه به فرول کمی پهن سرامیکی با قطر 2.5 میلیمتری همتراز می‌کند، که از یک سیستم push-pull مشترک استفاده می‌کنند، نام این سیستم‌ها کانکتور "Set and Click" و "Stab and Click" می‌باشد. این سیستم در ابتدا در برنامه‌های Gigabit Internet استفاده می‌شد، اما با کانکتورهای کوچکتر جایگزین شد. در حال حاضر این کانکتورها در انواع سینگل مود و مالتی مود در برنامه‌های کاربردی CATV و شبکه‌های تلفن همراه مورد استفاده قرار می‌گیرد.

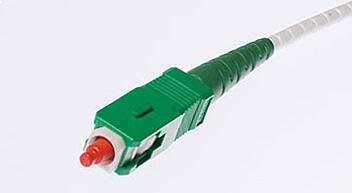

شکل2. کانکتور SC

2. کانکتور LC

کانکتورLC که به عنوان کانکتور کوچک نیز شناخته می‌شود، توسط کمپانی Lucent Technologies طراحی و ارائه شده است و به طور گسترده‌ای در برنامه‌های سینگل مورد استفاده می‌باشد زیرا عملکرد بسیار خوبی دارد و می‌تواند به راحتی با هر سربندی سازگار باشد. این کانکتور دارای یک فرول سرامیکی1.25 mm  می‌باشد که از مکانیسمpush-pull  استفاده می‌کند و دارای افت ورودی معمولی 0.10  دسی بل است.
کانکتورLC فضای مورد نیاز برای پچ‌پانل را تا50%  در مقایسه با کانکتورهای SC   یا ST کاهش می‌دهد، بنابراین ترکیب اندازه کوچک و ویژگی چفت شدن، این کانکتور را به گزینه ایده‌ال در برنامه‌های ارتباطی با تراکم و ظرفیت بالا یاhigh density  مانند شبکه‌های مراکز داده یا دیتا سنترها، پروژهایFTTH ، فیبر نوری توزیع، شبکه‌های محلی، شبکه‌های پردازش داده و CATV تبدیل کرده است.

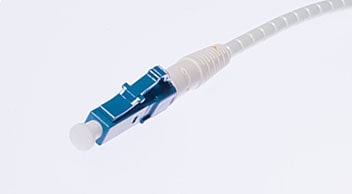

شکل 3. کانکتور LC

3. کانکتور FC

این کانکتور نیز توسط شرکتNippon Telephone and Telegraph (NTT)  طراحی گردید و به عنوان اولین کانکتور فیبر نوری که در آن از فرول سرامیکی استفاده شده است نام برده می‌شود. کانکتور FC دارای یک فرول سرامیکی 2.5 میلیمتری از جنس زیرکونیا است که با مکانیسم مهره پیچ در محل خود قرار می‌گیرد. این کانکتور در هر دو حالت سینگل مود و مالتی‌مود در دسترس می‌باشد، اما به طور گسترده‌ای در برنامه‌های سینگل مود و شبکه‌های مخابراتی فیبر نوری با سرعت بالا استفاده می‌گردد. به خاطر بدنه مستحکم در محیط‌های با ارتعاش بالا نیز استفاده می‌شود. افت ورودی آن0.3  دسیبل است و بیشترین کاربرد نظامی را امروزه دارا می‌باشد. علی‌رغم پیچیدگی بیشتر این کانکتور از هر دو جنبه‌ی تولید و نصب، همچنان کانکتور منتخب برای تجهیزات اندازه‌گیری دقیق مانند OTDRها است.

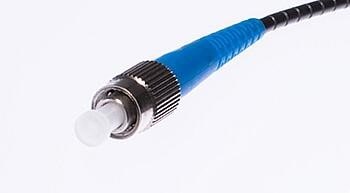

شکل4. کانکتور FC



4. کانکتور ST

کانکتور ST توسط شرکت AT&T به‌وجود آمد و همچنان یکی از محبوب‌ترین کانکتورهای مورد استفاده در پروژه‌های مربوط به شبکه فیبر نوری است. این کانکتور دارای افت ورودی حدود 0.25 دسیبل است و فیبر را با یک فرول سر پهن سرامیکی 2.5 میلیمتری نگه می‌دارد که با یک هوزینگ نیزه مانند نیمه پیچ شده در سر جایش قرار می‌گیرد که تکنسین‌ها معمولا آنها را با نام‌های کانکتور "Stab and Twist"، "​Set and Twist"  و یا "Single Twist" نیز می‌شناسند. این کانکتور که اغلب در ارتباطات داده مالتی‌مود به کار می‌رود، در پروژه‌هایی با فواصل طولانی و کوتاه مانند محیط شبکه شرکت‌های بزرگ و برنامه‌های نظامی و همچنین صنعتی استفاده می‌شود. به علت انعطاف‌پذیری،  کانکتورهای ST به راحتی متصل و جدا می‌شوند و تقریبا 500 چرخه متناوب را پشتیبانی می‌نمایند.

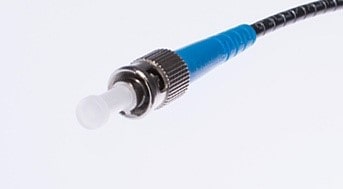

شکل5. کانکتورST

این کانکتور از سایر کانکتورها بزرگتر است و می‌تواند از حداکثر 24 فیبر در یک فرول واحد پشتیبانی کند.

5. کانکتور MTP/MPO

کانکتور فرول MT یکی دیگر از اختراعات NTT است و از حدود دهه 1980 وجود داشته، هرچند این فناوری اخیرا با نسخه‌های کانکتور کشویی مولتی فیبر در نام‌های تجاری مختلف مانند MTP و MPO رواج یافته است. کانکتور مولتی فیبر بدین معنی که چندین تار نوری در آن جای دارد. این تعداد از 8 شروع و 12  تا24  فیبر را در یک فرول مستطیل مانند جای می‌دهد و برای ایجاد 40 گیگابایت تا 100 گیگابایت ارتباطات موازی نوری استفاده می‌شود. این کانکتور دارای نسخه‌های UPC  وAPC  می‌باشد. کانکتور MPO نرینه دارای دو پین در نوک فرول است، در حالی که مادگی آن دارای دو سوراخ می‌باشد. افت ورودی نرمال این کانکتور۰/۲۵ dB می‌باشد و مدل ثبت شده آن MTP است، در محیط‌های پچ با تراکم بالا مانند مراکز داده، دیتا سنترها به‌طور گسترده در هر دو حالت طول موج‌های سینگل مود و مالتی مود استفاده می‌شوند.  همچنین نوع قطبیت یا polarity آن نیز بسیار مورد اهمیت می‌باشد. این کانکتورها در ارتباطات داده متداول‌ترند؛ اما استفاده از آن‌ها در کاربردهای FTTH آغاز شده است. این یک کانکتور بر اساس عمل فشار-کشش بوده و با استانداردهای IEC 61754-7 و TIA / EIA 604-5A سازگار می‌باشد و برای پایان مسیر و ترمینه کردن آن و برای کاربردهای با ظرفیت بالا، بسیار باصرفه است.

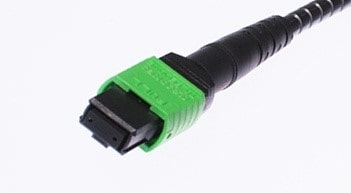

شکل6. کانکتور MTP/MPO



ویژگی‌هایی که این کانکتورها را محبوب‌تر ساخته‌اند عبارتند از:

-کانکتورهای SC ارزان، ساده و با دوام هستند. آنها به خاطر فرول سرامیکی خود، تراز دقیقی را ارائه می‌دهند.
- اندازه کوچک کانکتور LC آنها را برای محیط‌های با تراکم بالا مناسب می‌سازد. امروزه کانکتور LC به دلیل برخورداری از فرول کوچکتر و تراز بی‌نظیر سفارش کارشناسان می‌باشد چرا که افت برگشتی کمتری نیز دارد.

-کانکتورهای ST هنوز هم بیشترین استفاده را در شبکه‌های صنعتی و ساخت برنامه‌های کاربردی فیبر مولتی‌مود دارد.

از آن‌جایی که اتصالات و کانکتورهای فیبر نوری از اجزای مهم مورد استفاده در شبکه‌های فیبر نوری است، شرکت هوشمند ساختار اسپادانا عرضه کننده انواع کانکتورهای فیبر نوری (SC, FC, ST, LC, MTP) (UPC and APC ) در دو نوع سینگل مود و مالتی‌مود به همراه پچ کوردها و پیگتیل‌های فیبر نوری، با بهترین کیفیت و مناسب‌ترین قیمت می‌باشد.
