SAE-8V1bD-T

SAE-8V1bD-T_R

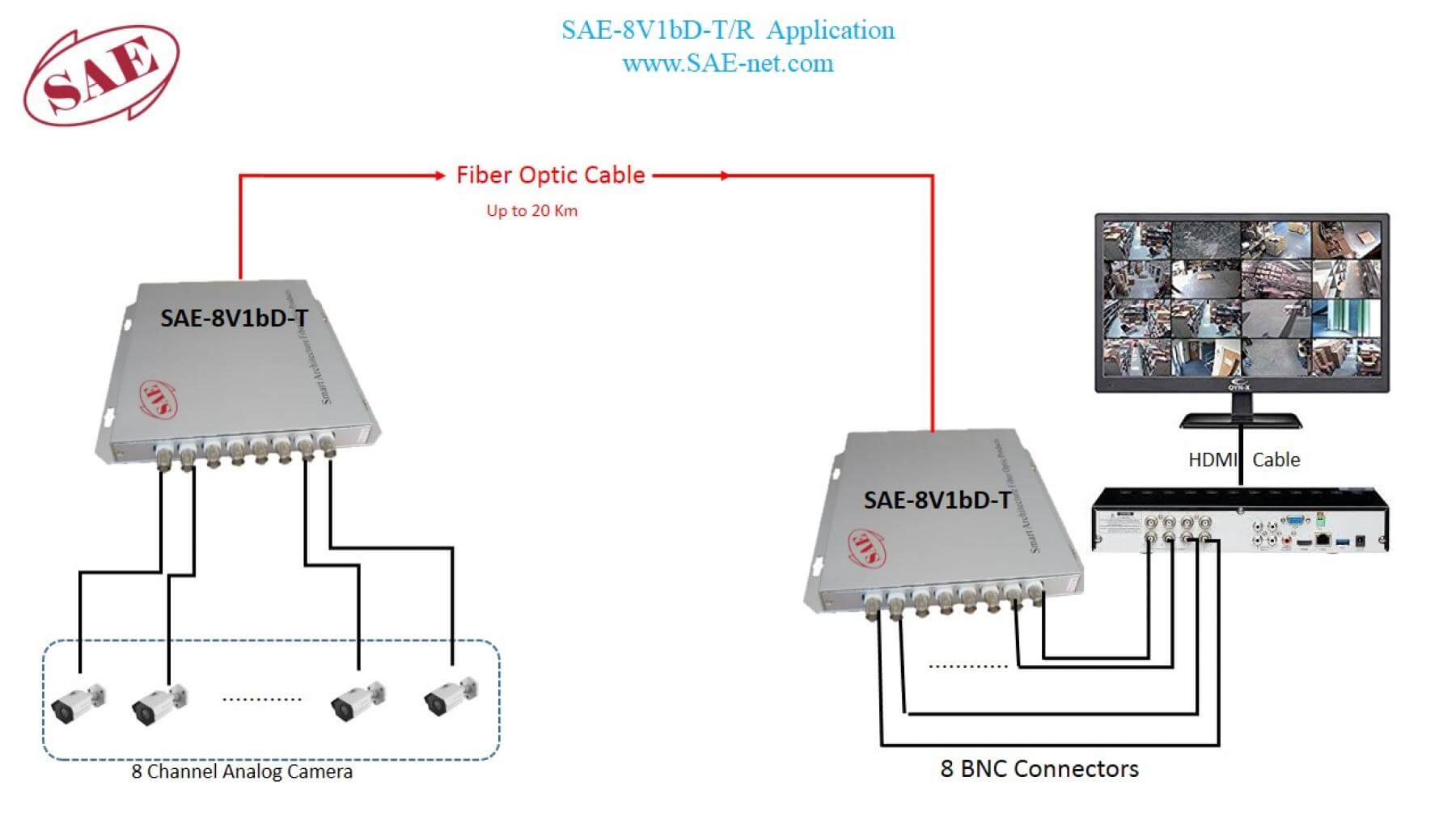

8 Channel analog Video
1 bidirectional data on fiber optic core
Compatible with NTSC, PAL, and SECAM video signals
FC and SC interface as fiber optic connector
transmission distance: 20km/Optional: 120km

دانلود فایل

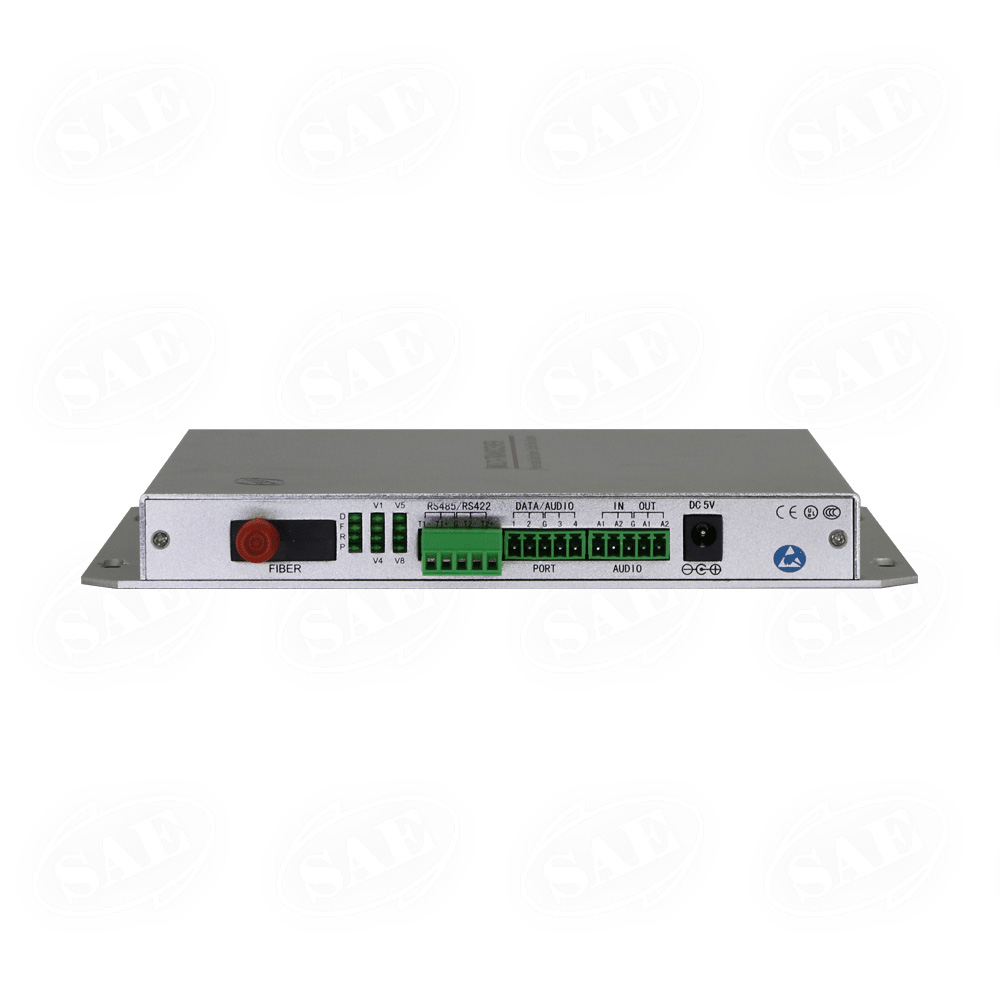

ویدئو کانورتر 8کانال هوشمند ساختار اسپادانا SAE-8V1bD-T_R، با بکارگیری فناوری‌های پیشرفته آنالوگ و دیجتال، 8 کانال آنالوگ ویدئویی را بصورت دیتا دیجیتال دو طرفه بر روی فیبر نوری انتقال می دهد. مبدل SAE-8V1bD-T_R با استفاده از فیبر نوری قابلیت انتقال دیتا در مسافت حداکثر 120 کیلومتر را به سادگی فراهم نموده است. SAE-8V1bD-T_R توانایی اتصال front-end به تمام دستگاه های ویدئویی استاندارد و انتقال بر یک تار فیبر نوری را دارد. این محصول قابل انطباق با تمام سیگنال‌های ویدئویی غیرفشرده (Composite) در مدهای PAL و NTSC است.

این محصول برای استفاده وسیع در حوزه‌های CCTV، حفاظت تصویری و امنیت ملی طراحی و ساخته شده است. همچنین LEDهای نشان دهنده وضعیت SAE-8V1bD-T_R کنترل بی مورد از مرکز کنترل را حذف نموده است. سری محصولات مبدل ویدئو آنالوگ در دو نوع استند الون و رک مونت در هنگام سفارش تعیین و تولید می شود.

این محصول با بکارگیری المان‌های با کیفیت بالا در تولید، دارای عملکرد برتر در شرایط محیطی سخت و ناپایدار است. عملکرد این محصول در بازه دمایی -40 تا +85 درجه سیلسیوس با کیفیت عالی تضمین می شود. طراحی الکترونیکی این محصول با هدف مقابله حداکثری با اثرات خودگی و تداخل‌های الکترومغناطیسی صورت گرفته است. همچنین در طراحی‌های کلی این محصول توجه به سازگاری با محیط زیست بیش از پیش بوده است.

ویدئو کانورتر 8کانال هوشمند ساختار اسپادانا SAE-8V1bD-T_R:

دارای 8 کانال BNC سیگنال تصویر آنالوگ
دارای 1 کانال دیتای Rs485 دو طرفه
کانکتور فیبر نوری ST/FC
کدینگ 10 بیتی و کیفیت بالای انتقال تصویر
انتقال تصویر به صورت کاملا شفاف
پهنای باند سیگنال ویدیو 10 مگا هرتز
قابل انتقال تا 20 کیلومتر
در دو مدل استند الون و رکمونت
سازگار با انواع سیگنالهای NTSC ، PALو SECAM
طراحی صنعتی ماژولار با قابلیت اطمینان و انعطاف پذیری بالا
دمای عملکردی از C-40 تا C+85
مینیمم زمان وقوع خطا 100000 ساعت
جریان داخلی مصرفی: کمتر از 2 آمپر روی ولتاژ 5 ولت
ولتاژ ورودی: AC85-260v/50Hz

Product
Product name	SAE-8V1bD-T/R
Product code	AN8-1-1
Connector
FC/ST/SC	(optional)
Transfer Mode
Single mode/ Multi mode
Fiber Medium
One fiber optic core
Power Input
Power input	DC5V
Dimensions
Dimensions	210 x 206 x 23 mm
Working Environment
Operating Temperature	-40 ˚C～+85 ˚C
Storage Temperature	-45 ˚C～+95 ˚C
Operating Humidity	0～95% (Non-condensing)
Link Budget (Multi mode transmitters)
FiberType	62.5 um
Lose	1 (dBm/Km)
Maximum Transmission Distance	500(meter)
Linkpower	-19.5~-16(dBm)
wavelength	850、1310(nm)
Link Budget ( Single mode transmitters )
FiberType	9/125um
Lose (20 - 40(Km))	0.5 (dBm/Km)
Lose (40 - 100(Km))	0.25 (dBm/Km)
Linkpower 20(Km)	-8.~-5(dBm)
Linkpower 40(Km)	-5~-3(dBm)
Linkpower 60(Km)	-3~-1(dBm)
Linkpower 100(Km)	0~+3(dBm)
wavelength	1310,1550(nm)
Video Characteristics
Interface	BNC
Input/ Output Impedance	75Ω (unbalance)
Input/ Output Voltage	peak value = 1 V - Max value = 1.2 V
Bandwidth	10MHz
Sampling	Up to 20MHz high speed sampling
Differential gain	（10%-90% APL） DG < 1%(Typical value)
Differential phase	（10%-90%APL） DP <0.8°(Typical value)
SNR	S/N ≥ 70dB
Data Characteristics
Direction	Bi-directional
Interface terminal	Standard industrial connector
Controlling Equipment	PTZ decoder, Keyboard,data interface of Matrix, High speed dome camera, industrial equipment
Type of data	RS-485 (2 lines), RS232,RS422 and so on
RS485/RS422 Aspects
Rate of RS-232	0 -255 Kbps
Bit rate error	Less than 10E-12
Maximum number of nodes	128
Maximum transmission distance	1200 meter
Data Agreement	Fully supporting all kinds of RS-485/RS-422 agreement ,including the Modbus agreements
Direction	Reverse
Type of data	Support point to point, support point to more points
RS232 Aspects (Optional)
Rate of RS-232	0 -118 Kbps
Bit rate error	Less than 10E-12
Data Agreement	data agreement fully supporting all kinds of RS-232 agreement
Direction	Reverse
Type of data	Bi-directional RS-232,supporting point to point
Audio Interface (Optional)
Audio I/O Impedance	600Ω or other various impedances
Audio I/O Electric Level	Typical 0dBm
Frequency Response	20KHZ Audio Digital Bit Width: 24 bit SNR: >75dB
Digital Bit Width	24 bit SNR: >75dB
SNR	>75dB
